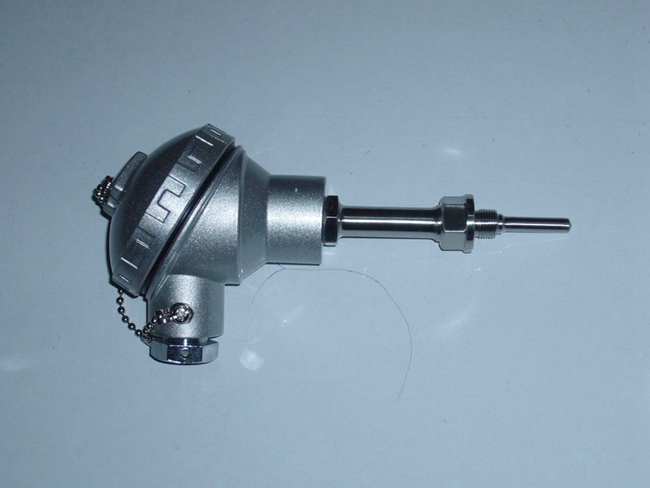

一體化溫度變送器使用說明書
SBW 系列一體化溫度變送器是溫度傳感器與變送器的完美結合，以十分簡捷的方式把 -200~+1600 ℃ 范圍內的溫度信號轉換為二線制 4~20mA DC 的電信號傳輸給顯示儀、調節器、記錄儀、 DCS 等，實現對溫度的精確測量和控制。一體化溫度變送器是現代工業現場、科研院所溫度測控的更新?lián)Q代產品，是集散系統、數字總線系統的必備產品。
●特點
超小型一體化，通用性強
二線制 4~20mA DC 輸出。傳輸距離遠，抗干擾能力強。
測量精度高，長期穩定性好。
溫度模塊內部采用環氧樹脂澆注工藝，適應于各種惡劣和危險場所使用。
一體化設計，結構簡單合理，可直接替換普通裝配式熱電偶、熱電阻。
機械保護 IP65 。
●技術指標
輸入：熱電阻： Pt100 、 Pt10 、 Cu100 、 Cu50 故障狀態：輸出>20mA
準確度：0.2%F.S 0.5%F.S 負載電阻：0-500Ω
輸出：二線制 4-20mA DC 供電電源：24V
使用溫度：-25-85 ℃ （一體化 LCD 表頭時 0-60 ℃ ） 功耗：≤1W
溫度影響：≤0.05%/ ℃ 濕度：5-95%RH

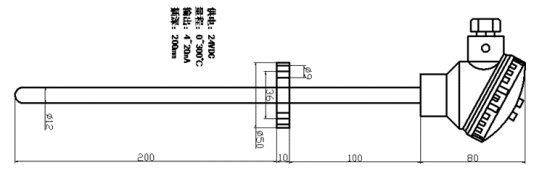

●外形結構圖

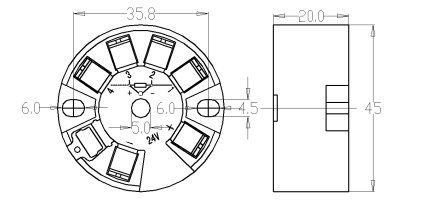

●端子外形尺寸、接線圖
●裝配長度
固定裝置類型 | 插入深度1（mm） | 附注 | ||||||||||
75 | 100 | 150 | 200 | 250 | 300 | 400 | 500 | 750 | 1000 | 1550 | ||
高壓螺紋 | 保護管總長 L=1+150 | |||||||||||
無固定、活動法蘭、固定螺紋、固定法蘭 | ||||||||||||
注：插入長度超過1500mm的為保證精度建議采用三線制。
