一、差動變壓器位移傳感器原理及用途：
WY-D系列位移傳感器（LVDT）是基于變壓器原理。通過一次線圈與二次線圈弱電磁藕合，使得鐵芯的位移變化量與輸出電訊號（電壓或電流）變化量呈精密線性關系，可以直接把機械變化量轉變?yōu)闃?biāo)準電訊號供給電腦數據采集或PLC進行過程控制。
WY-D系列產品是將傳感器線圈和電子線路安裝在一個不銹鋼管里，實現了機電一體化，具有較強的抗干擾能力。該系列產品具有行程大、精度高、穩定性好、安裝使用方便等優點。是位移、距離、伸長、移動、厚度、振動、膨脹、液位、壓縮，應變等等物理量的檢測和分析的有力工具。
WY-D系列位移傳感器廣泛應用于航天、航空、電力、石油化工、機械、軍工、紡織、汽車、煤炭、地震監測、高等院校及科研院所等領域，即可以與儀表配套使用，也可以單獨使用。
二、技術指標及型號：
WY-D位移傳感器
1、靈敏度（mv/v/mm）：100-1000
2、初級勵磁電壓：5V（3-8）
3、動態頻率：0-200HZ（3DB）標準 0-800HZ最高（動態位移測量）
4、靈敏度漂移：零點：0.01（%/℃） 滿度：0.025（%/℃）
5、負載阻抗：20KΩ
6、工作溫度：-20℃+70℃標準 -40℃+150℃（耐高低溫）
7、高精度：0.05%
8、高分辨率：0.001um
9、供電電壓：6VDC 12VDC 15VDC 24VDC ±9VDC ±12VDC ±15VDC
10、輸出電壓：0——5V 0——10V 0——±5V 0——±10V
輸出電流：0——10mA 0--20mA 4--20mA

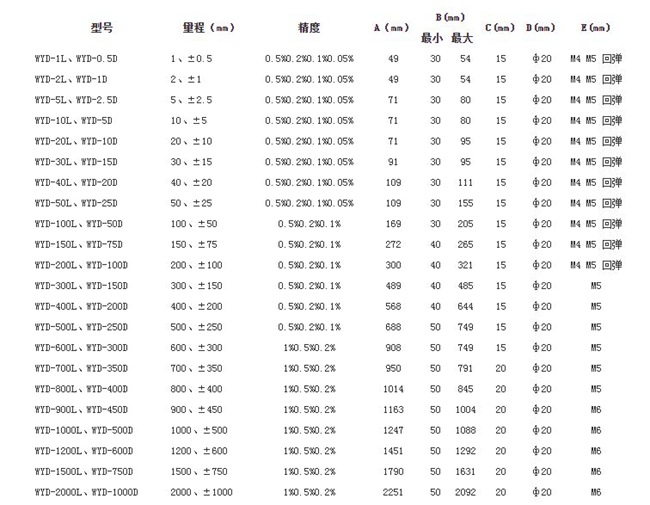

WY-DC位移傳感器外形結構圖
見WY-DC位移傳感器外形結構圖
注：L為單向，D為雙向，如需不同型號和尺寸的傳感器可訂制作
三、安裝及使用方法：
拉桿式位移傳感器可以任意方向安裝，首先將傳感器殼體放在參照物（基準）的安裝支架孔里，使傳感器殼體和被測物移動的方向保持一致，根據傳感器的量程，估算大致的間隙，然后用鏍母將拉桿和被測物固定起來，通上電源等傳感器穩定下來，再慢慢的移動傳感器殼體，使傳感器的輸出零位對應于被測物機械零位，然后將傳感器殼體夾緊（不可松動），安裝好就可以通過計算機數據采集對被測物的位移進行檢測或監測或PLC進行系統控制，回彈式位移傳感器和拉桿式位移傳感器安裝基本相似。
四、電氣連接方式：
采用電纜連接
VD 供電電壓：6VDC 12VDC 15VDC 24VDC ±9VDC ±12VDC ±15VDC
VO 輸出電壓：0—5V 0—10V 0—±5V 0—±10V
輸出電流：0—10mA 0--20mA 4--20mA
五、訂貨須知：
首先將位移傳感器的量程確定下來，根據使用情況可以適當放一點余量，并將零點方向在定貨中注明，再根據系統的誤差要求選擇適當 的測量精度，另外請務必告之供電電壓，我們可供選擇的供電方式有：6VDC 12VDC 24VDC ±9VDC ±12VDC ±15VDC 220VAC（需要配接二次儀表)，輸出方式也有輸出電壓：0-5V 0-10V 0-±5V 0-±10V 輸出電流：0-10mA 0-20mA 4-20mA，如果您要進行動態測量，請把機械頻率的范圍在定貨中列出來。如果系統需要在高壓場合中使用，我們可以采用選進的全不繡鋼密封焊接，耐高壓0-50MPa，對溫度要求比較高，我廠的位移傳感器經過特殊工藝處理可以在-40℃—+200℃環境中正常工作。
六、使用注意事項：
1、安裝傳感器時注意別讓鐵芯和測桿受大的測向力而造成變形彎曲，否則會嚴重影響測桿活動的靈活性。傳感器的殼體是高導磁材料，應避免趺落和受撞擊。
2、傳感器測桿（頭）應與被測物移動方向保持一致，同心度要好?；貜検轿灰苽鞲衅髋c被測物的接觸面應具有一定光潔度的平面上，凹凸不平會影響測量精度。
3、傳感器的有交工作區段一般都在測桿活動區的中間部分。測桿在全部伸出和全壓縮的附近區段，均非有效工作區。安裝傳感器時應調節（挪動）傳感器殼體，根據量程估算大致的間隙。使 位移在預定的變化范圍內，也可以用數字電壓表對準電氣零位，然后進行檢測。
4、外接的“正、負”電源建議采用線性電源。若用開關電源，信號輸出中的雜波（干擾）電壓會明顯增大。每塊電路板的實際耗電不大于±30mA.(但供電應留有余量，最好不小于±50mA )。
5、若發現測桿受灰塵或油污粘連而造成活動發澀，請用酒精棉擦拭、清潔測桿，但傳感器請不可隨意折卸，以免損壞或降低測量精度
